| 启动原理 客户机自检，加载PXE BOOT ROM
PXE 请求 DHCP
服务器分配IP
客户机获取IP建立TCP/IP连接

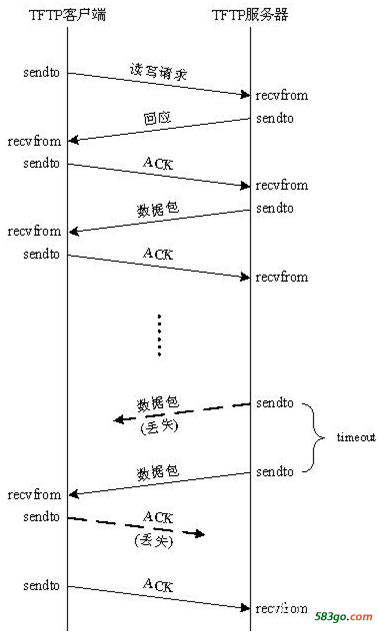

通过 TFTP 获取开机镜像
加载开机镜像，转交启动控制权给Boot Loader
Boot Loader引导操作系统
DHCP工作原理 动态主机设置协议（Dynamic Host Configuration Protocol, DHCP）是一个局域网的网络协议，使用UDP协议工作，主要有两个用途：给内部网络或网络服务供应商自动分配IP地址给用户给内部网络管理员作为对所有计算机作中央管理的手段。端口：DHCP Server(67),DHCP Client(68), DHCP failover(546) DHCP过程： 一、客户机请求 IP（DHCPdiscover） 当客户机设置使用 DHCP协议获取 IP时，客户机将使用 0.0.0.0作为源地址，使用255.255.255.255作为目标地址来广播请求 IP地址的信息。广播信息中包含 DHCP客户机的MAC地址和计算机名。（这里的 MAC地址可不是 FFFF.FFFF.FFFF的 MAC 广播哦） 二、服务器响应（DHCPoffer） 由于是广播所以同一网段内的计算机都会“听”到！DHCP服务器当然也不例外。DHCP服务器“听”到后，它首先会针对该次请求的信息所携带的 MAC地址与 DHCP主机本身的设置值进行对比。如果 DHCP主机的设置中有针对该 MAC 提供的静态 IP（每次都给一个固定 IP），则提供给客户机相关的固定 IP与相关的网络参数；如果该信息的 MAC并不在 DHCP主机的设置中，则 DHCP主机会选取当前网段内没有使用的IP给客户机使用！当然这里的响应，服务器也是采用 255.255.255.255的广播，因为此时客户机还没 IP哦 这里有几个要注意的地方：1、如果同一网段内有多台 DHCP服务器，那么客户机是看谁先响应，谁先响应就选择谁。2、在 DHCP主机发给客户端的信息中，会附带一个“租约期限”信息，用来告诉客户机这个 IP能用多久！ 三、客户机选择 IP（DHCPrequest） 当客户机接收到响应的信息之后，首先会以 ARP在网段内广播（ARP使用全 1的广播 MAC地址），以确定来自 DHCP服务器的 IP没被占用！如果该 IP被占用，那么客户机对于这次的 DHCP信息将不接受，而是再次发送 DHCP请求。若该 IP没有被占用，客户机则接受 DHCP服务器所给的网络参数。同时，客户机发出一个广播，通知所挑选的 DHCP服务器（有多台 DHCP服务器存在时），当然此时也是通知其它的 DHCP服务器，让这些 DHCP服务器将本预分配给客户机的 IP释放掉！（这里的概念一定要弄清楚！）注意，这一步客户机并还没有应用从 DHCP服务器获取到 IP哦！所以这一步源地址还是0.0.0.0，目标地址是 255.255.255.255 四、服务器确认 IP租约（DHCPack/DHCPnak） 终于到最后一步了，DHCP服务器收到客户机选择 IP的广播后，则以 DHCPack消息的形式向客户机广播成功的确认。DHCPack包含：IP、掩码、网关、DNS等。当然上面还有一个 DHCPnak，一看就知道是不成功的意思！那么，哪些情况才会有这种广播呢？例如，IP地址已无效或这个地址已被其它的客户机使用了！ TFTP工作原理 TFTP（Trivial File Transfer Protocol,简单文件传输协议）是TCP/IP协议族中的一个用来在客户机与服务器之间进行简单文件传输的协议，提供不复杂、开销不大的文件传输服务。端口号为69。它基于UDP协议而实现。 TFTP过程： Client 读写请求 Server 回应 Client ACK确认信息 Server 发送数据包
回写及游戏 系统回写 进入系统后，写入数据默认是写入内存回写部分，之后写入服务器回写盘中，当服务器回写盘写满，会出现蓝屏死机等现象。 服务器游戏盘映射到客户机游戏虚拟盘 客户机修改 主流平台可以选择机器开超级或者挂载镜像来修改镜像包的内容，对于系统修改，所有使用相同镜像包的客户要同都会生效。 |
